煤礦用阻燃橡套電纜

額定電壓8.7/10kV及以下金屬屏蔽監視型軟電纜

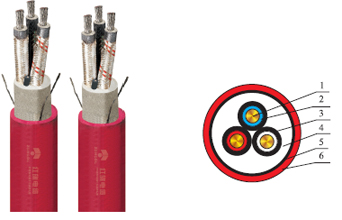

1、動力線芯導體
2、橡膠絕緣
3、絕緣屏蔽(作為地線)
4、內護套
5、監視線芯和包層的導電條
6、外護套

一、用途
適用于額定電壓8.1/10kv及以下的井下移動變壓器及類似設備的電源連接
二、使用條件
電纜導體的長期允許工作溫度為90℃。電纜的最小彎曲半徑為電纜直徑的6倍。黃色護套不得在日光下長期暴露。
三、型號及名稱

型號 名稱 用途
MYPTJ-3.6/6kV 礦用移動金屬屏蔽監視線橡套軟電纜 額定電壓為3.6/6kv井下移動變壓器及類似設備的電源連接
MYPTJ-6/10kV 額定電壓為6/10KV各種井下移動變壓器及類似設備的電源連接
MYDTJ8.7/10KV 額定電壓為8.7/10KV各種井下移動變壓器及類似設備的電源連接


四、電纜規格

芯數*標稱截面(mm2)( 標稱厚度(mm) 電纜外徑(mm)
動力線芯 地線芯 監視線芯 動力線芯絕緣 內護套 外護套 MYPTJ-3.6/6
3*25 3*16/3 3*2.5 4.0 2.5 5.5 61.0-69.0
3*35 3*16/3 3*2.5 4.0 2.5 5.5 63.5-72.0
3*50 3*16/3 3*2.5 4.0 2.5 5.5 67.5-76.0
3*70 3*25/3 3*2.5 4.0 3.0 5.5 72.5-82.0
3*95 3*35/3 3*2.5 4.0 3.0 5.5 77.0-87.0
3*120 3*35/3 3*2.5 4.0 3.0 5.5 80.5-90.0
3*150 3*50/3 3*2.5 4.0 3.0 5.5 84.5-94.5


芯數*標稱截面(mm2) 標稱厚度(mm) 電纜外徑(mm)
動力線芯 地線芯 監視線芯 動力線芯絕緣 內護套 外護套 MYPTJ-3.6/6
3*25 3*16/3 3*2.5 4.5 2.5 5.5 63.0-71.0
3*35 3*16/3 3*2.5 4.5 2.5 5.5 66.0-74.5
3*50 3*16/3 3*2.5 4.5 2.5 5.5 70.5-79.5
3*70 3*25/3 3*2.5 4.5 3.0 5.5 74.5-84.0
3*95 3*35/3 3*2.5 4.5 3.0 5.5 79.5-88.5
3*120 3*35/3 3*2.5 4.5 3.0 5.5 82.5-92.0
3*150 3*50/3 3*2.5 4.5 3.0 5.5 86.5-96.5


芯數*標稱截面(mm2) 標稱厚度(mm) 電纜外徑(mm)
動力線芯 地線芯 監視線芯 動力線芯絕緣 內護套 外護套 MYPTJ-3.6/6
3*25 3*16/3 3*2.5 5.5 2.5 5.5 67.0-76.0
3*35 3*16/3 3*2.5 5.5 2.5 5.5 71.0-80.0
3*50 3*16/3 3*2.5 5.5 2.5 5.5 75.0-84.5
3*70 3*25/3 3*2.5 5.5 3.0 5.5 79.0-88.0
3*95 3*35/3 3*2.5 5.5 3.0 5.5 83.5-93.0
3*120 3*35/3 3*2.5 5.5 3.0 5.5 86.5-96.5
3*150 3*50/3 3*2.5 5.5 3.0 5.5 91.0-101.5


五、技術要求
1、成品電纜導體直流電阻符合5的要求

動力芯標稱截面(mm2) 20℃時導體電阻Ω/km 動力線芯標稱截面(mm2) 20℃時導體電阻Ω/km
25 ≤0.795 95 ≤0.210
35 ≤0.565 120 ≤0.164
50 ≤0.393 150 ≤0.132
70 ≤0.277


2、成品電纜絕緣電阻符合表6的要求

標稱截面(mm2) 20℃時導體電阻Ω/km
額定電壓3.7/6kv 額定電壓6/10KV 額定電壓8.7/10KV
25 ≥650 ≥700 ≥1250
35 ≥550 ≥650 ≥1150
50 ≥500 ≥550 ≥1000
70 ≥450 ≥500 ≥900
95 ≥400 ≥450 ≥800
120 ≥350 ≥400 ≥750
150 ≥350 ≥350 ≥700

1、導體工作允許溫度90℃
2、成品電纜具有抗彎曲性能
3、成品電纜具有機械擠壓和機械沖擊性能
4、絕緣搞張強度大于6.5Mpa,斷裂伸長率大于200%
5、護套抗張強度大于11.0N/mm平方,斷裂伸長率大于250%
7、產品的阻燃性能達到MT386-1995規定的全部燃燒試驗的要求。
